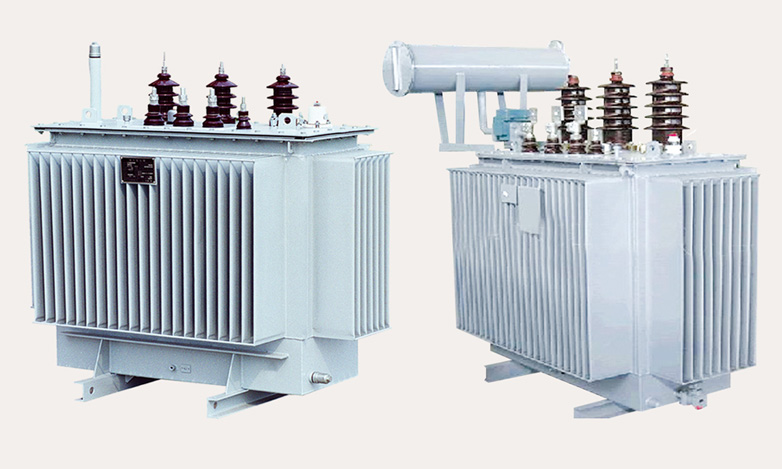

S9/S11-M-10系列油浸变压器



适用范围

S9-M-30-2000/10型全密封油浸式变压器适用于交流50Hz、额定工作电压10kV及以下的电力系统中,作为石油、冶金、化工、纺织、轻工等企业及粉尘较大场所的配电变压器。

■  本部分产品适用于三相、50Hz、35kV级及以下的电力系统中,是中小型变电站的主要变电设备,供工农业配电、动力和照明用。

■ 本公司吸取国内外先进技术,采用新材料,优化设计,使产品的结构更趋合理,产品的电气强度、机械强度、散热能力等得到明显提高。S9系列产品通过了武汉高压研究所的突发短路实验和国家变压器质量监督检验中心试验。

型号含义

工作条件

安装高度:海拔不超过1000m;

环境温度:-40℃~+40℃

结构特征

1、铁芯

铁芯选用高导铁磁晶粒取向冷轧硅钢片。铁芯为心式铁芯,全斜接缝迭积式铁芯,其铁芯柱为多级阶梯的圆截面,铁轭与铁芯为等截面。

2、绕组

绕组采用瓦楞绕油道,不浸漆工艺,紧缩带绑扎;绕组均为同心式线圈;高压绕组具有对应分接电压要求的抽头,引至分接开关上,开关安装在箱盖上,且需切断电源后方可变换分接电压。

3 全保护装置

◆30~2000kVA变压器装有压力释放阀;

◆根据用户需求可安装具有报警和跳闸端子的气体继电器;

4、油温测量装置

◆变压器均装有玻璃温度计的管座,管座设在油箱顶部,伸入油内120±10mm;

◆1000~2000kVA变压器装户外式信号温度计;

5、变压器油箱

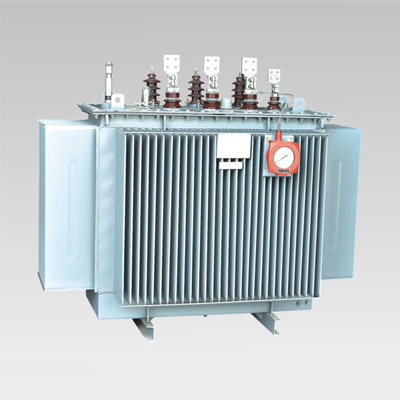

◆变压器油箱由波纹壁构成,表面采用粉尘喷涂、漆膜牢固。波纹散热片不但具有冷却功能,而且具有“ 呼吸”功能,波纹散热片的弹性可补偿因温度升降而引起的变压器油体积的变化。因此全密封变压器没有储油柜,降低了变压器整体高度;

◆变压器在封装时采用真空注油工艺,完全去除了变压器中的潮气,变压器油不与空气接触,有效地防止氧气和水分侵入变压器而导致变压器绝缘性能下降和变压器油老化的可能,因此不必定期进行油样试验。

主要技术参数

注:1、对于额定容量为500kVA及以下的变压器,表中斜线上方的负载损耗值适用于Dyn11或Yzn11联结组,斜线下方的负载损耗值适 用于Yyn0联结组。
