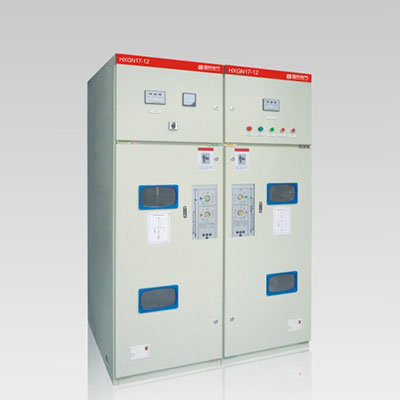

HXGN17-12型箱型固定式金属封闭开关设备



HXGN17-12型箱型固定式金属封闭开关设备

概述

HXGN17-12型箱型固定式金属封闭开关设备(简称环网柜),额定电压12kV、额定频率50Hz的交流高压成套设备装置,主要用于相交流环网,终端配电网和工业用电设备,起接受、分配电能和保护等作用,它也适于装入箱式变电站。

符合GB3906《3.6~40.5交流金属封闭开关设备和控制设备》,符合国际标准IEC298《交流金属封闭开关设备和控制设备》的要求。并具有“五防”联锁功能。

型号及含义

使用条件

· 周围环境温度上限+40℃,下限-25℃;

· 海拔高度不大于1000m;

· 相对温度日平均值不大于9 %5,月平均值不大于90%;

· 无火灾、爆炸危险及剧烈振动的场所;

· 周围空气无腐蚀性或可燃性气体,水蒸汽和导电性尘埃等明显污染;

主要技术参数

结构特点

· 采用全组装结构,轻巧美观,可任意组合安装,便于无限扩展延伸。

· 既可配FN12-12型压气式负荷开关、组合电器,也可配FZN25-12型真空负荷开关、组合电器。体积小,免维修,三相联动结构,具有明显的隔离断口。

· 负荷开关、组合电器,其安装方式灵活,可左右侧装、正装、倒装(FZN25不可倒装)。

· 可手动和电动操作,可具有远方遥控功能。

· 设有完善可靠的机械联动、联锁装置,完全达到“ 五防"功能。

a. 负荷开关合闸时,接地开关无法合闸,前门无法打开;

b. 负荷开关分闸时,接地开关可以合闸,当接地开关处于合闸时,前门可以打开;

c. 接地开关合闸时,负荷开关无法合闸,前门板可以打开:

d. 接地开关分闸时,负荷开关可以分、合闸,前门板无法打开;

e. 缆电下进线时,在进线有电时,无论负荷开关处于合闸或分闸位置电磁锁控制前门板,使其无法打开。(除用专用钥匙紧急解锁外)。

· 负荷开关采用联动防护绝缘活门或透明绝缘罩,遮挡带电触头,确保人身安全。

· 采用正面操作维护,可靠墙安装。

· 前面门装有观察窗,可清楚观察柜内元件工作状况。

外形尺寸

·外形尺寸及安装基础参考图1,基础槽钢突出地面1-3mm,每米范围内不平度不应超过1.5mm,全长范围内不超过5mm。

· 将开关柜按顺序放置于基础上,调整好安装的位置。然后用M12螺栓或者用点焊方法进行固定,柜与柜之间用M8螺栓并紧。

· 拆开后盖板安装主母线和一次电缆,端子接触面应注意清理干净并涂中性凡士林。安装好后注意封堵好一次电缆孔。

· 连接柜间接地母线,使沿开关柜排列方向连成一体,检查接地是否有遗漏,接地回路是否连续导通,接地电阻应不大于1Ω。

· 安装二次电缆,电缆由柜前底部引入,顺侧壁进入继电器室,分接于端子排上;或由柜顶二次小母线上引入继电器室,装好后封堵电缆孔。

· 清理柜内灰尘杂物。

投运与操作

·根据订货要求检查柜内安装的电气元件的型号与规格是否相符;检查紧固件是否松动;检查一、二次配线是否正确;操作负荷开关、 接地开关、机械联锁3~5次,应灵活无卡滞现象,联锁满足“ 五防”要求,然后对机械活动部位加注润滑脂。

· 按说明书和出厂试验报告检查开关柜的绝缘水平和回路电阻、负荷开关的机械特性,试验结果应与出厂试验报告相符或相近。

· 送电操作:只有在柜门关闭并锁定,操作接地开关到“ 分闸”位置,才能操作负荷开关至合闸位置,(如无接地开关则把联锁机构打到“ 分”的位置)。

· 停电操作:当负荷开关分闸后处于隔离位置,才能关合接地开关,接地开关处于合闸位置时,才能打开柜门,(如无接地开关则则把联锁机构打到“ 合”的位置)。

注:在对进线柜进行检修时,应切断进线电源,将负荷开关分闸后,同时检查柜上带电显示,确认无电后,打开柜门并挂上接地线后进行检修。

维护与检修

· 用户应定期对开关柜进行维护与检修,一般半年或一年进行一次;

· 清扫各部位灰尘,特别是绝缘件表面的积尘;

· 检查机械活动部位,定期加注润滑油脂,使之保持动作灵活可靠;

· 检查电接触部位接触是否良好,有无过热现象,接地回路是否导通:

· 检查紧固件是否紧固。

· 在进线柜检修时应先切断上级电源,将负荷开关分闸后,查看带电显示,确认无电后,打开门挂上接地线后进行检修。

· 当熔断器在短路熔断时,无论一根或两根熔断,必需将三根全部更换。

· 主要元件参数其说明书进行检修。

出厂资料及附件

制造厂供货时应提供下列文件及附件

· 发货清单

· 产品合格证及出厂试验报告

· 使用说明书

· 有关电气图纸

· 主要元件说明书

· 柜门钥匙,操作手柄及合同单规定的备品备件。

订货须知

订货时应提供下列技术资料:

· 主接线方案编号、用途和单线系统图、额定电压、额定电流,额定短路开断电流\配电室平面布置图及开关柜的排列配置图等;

· 开关柜控制、测量及保护功能的要求以及其它闭锁和自动装置的要求及原理图;

· 开关柜内主要电气元件的型号,规格及数量;

· 开关柜使用在特殊环境条件时,应在订货时详细说明;

· 其它特殊要求,在订货前须详细书面说明、协商。
