箱变接地如何做

时间:2021-12-13 16:51:00 来源:

箱变分为设备接地和外壳接地,请问,我设备接地是否一定要单独打一个接地极引到地下,然后设备接地铜牌与此独立接地极连起来?不做可以吗?

在没有特殊要求情况下,沿高压开关柜的宽度方向设TMY-25X3的铜排作为专用接地母线。每个功能单元应设与该接地母线连接的M12的接地桩或接地螺母。

用截面相当于接地母线的铜排或软导线与该接地母线可靠连接,或通过与接地母线保持可靠电气连接的柜体与接地母线相连。该接地母线未端还要设有与接地网相连的M12的固定连接端子,并设有明显的保护接地标识。

扩展资料:

质量要求

1、接地导体必须是铜质的,铜编织线的长度要长短适宜,以免浪费和影响美观;

2、铜编织线端头必须按相关技术要求压接规格相当的铜线鼻子,需要搪锡的按搪锡要求处理,线鼻子孔径大小与螺栓大小相配;

3、接地导体连接接地点的表面要求清洁、无喷漆层、喷塑层、无油污;

4、使用接地垫圈,垫圈能将元件和框架接地点的表面涂层划开,保证接触良好;

5、接地软连接要可靠固定,并与主回路之间始终保证足够的安全距离;

6、接地连接螺栓(螺钉)要求连接紧固可靠;

7、产品外壳的接地连接点处,应粘贴醒目的保护接地符号。

参考资料:百度百科-箱式变电站

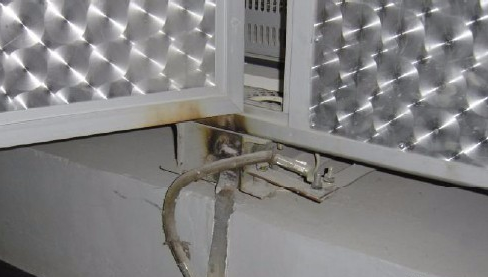

1、根据DL/T621之规定,箱变的变压器和箱体外壳均须接地。如果箱变的上级系统是有效接地系统可与其共用接地极,接地电阻不应大于4欧,也可单独接地,电阻不应大于10欧。如果和系统变压器距离较远的话还是单独接地比较好。

2、箱式变电站,又叫预装式变电所或预装式变电站。是一种高压开关设备、配电变压器和低压配电装置,按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备,即将、变压器降压、低压配电等功能有机地组合在一起,安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱,特别适用于城网建设与改造,是继土建变电站之后崛起的一种崭新的变电站。箱式变电站适用于矿山、工厂企业、油气田和风力发电站,它替代了原有的土建配电房,配电站,成为新型的成套变配电装置。
